BUSINESS

研究开发汽车成产线的涂胶设备和视觉检测系统

INSPECTION System

DMV 300/400/500 Vision

概要

Sealing Vision System(DMV300)是利用Camera、 Illumination、 PC获取高速喷涂胶的实时作业图片,以及 通过专用程序实时判定Sealer有/无喷涂的品质检查System. 多种Illumination 及检查器具可检查多种颜色胶 类的品质检查,且通过适用了两个Camera可获取宽敞摄影角度的摄影图片,适用型非常突出.

特 点

  • 自动化功能(Robot)
  • 通过实时检测防止生产大量的不合格品
  • 通过Data 储存的履历管理
  • 可确认Data的中心点
  • 非接触检测
  • 摄影角度范围广(360)
  • 色彩检测方法
  • 过少/过多喷涂量检测
  • 未喷涂 10mm 区 间检查功能
  • 使用便利性
  • 对周围环境的出色适应性
特 点

测 定

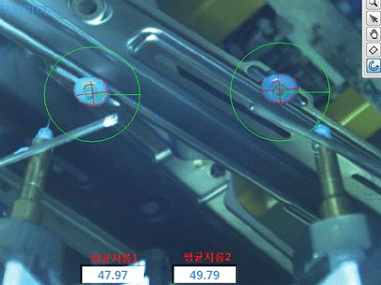

标准图像为对象检查应用RGB色彩信息喷涂的SEALER宽度(WIDTH),设置图像内检查领域及色彩信息以像素数量测定宽度的长度。

测 定

LAY-OUT

LAY-OUT
구 분 DMV300 DMV400 DMV500
전수 검사 가능 125mm/초(640 480 250mm/초(640 480)
500mm/초(320 240)
250mm/초(640 480)
전수 검사 어려움 고속에도 전수 검사 가능 전수 검사 가능
촬영 및 판정 속도 10매/초(640 480) 20매/초(640 480)
40매/초(320 240)
20매/초(640 480)
검사 방식 Frame Index 방식 실시간 방식(AutoROI) 실시간 방식(AutoROI)
OS/컨트롤러 Windows XP / 7 산업용 PC Linux Real-Time 임베디드 시스템 Windows 7 / 8.1 산업용 PC

主要构成

CAMERA UNIT
  • 品名
    CAMERA UNIT
  • 输入电压
    DC12V
  • Housing Size
    42×29×29mm
  • Weight
    90g
  • Resolution
    VGA
  • Resolution(H/V)
    659×494pixels
  • Pixel Size
    5.6×5.6μm
  • Frame Rate
    120.0fps
  • Interface
    Gigabit Ethernet
  • SensorType
    CCD3.69×2.77mm
  • Lens
    6~12mm
  • Lens Mount
    C-mount
VISION CONTROLLER
  • 品名
    VISION CONTROLLER
  • Main Power
    AC220V×50/60Hz
  • PC
    Windows 7
    CPU : Intel core i5-4690 3.5GHz
    RAM : 4GB
    HDD : 500GB 2
    DVD RW SATA TYPE
    额定功率 : 400W
    显示器 : 19" LCD
    迷你键盘, 鼠标
  • I/O Card
    输入电压 :DC24V
    使用接入点 : 输入 8点, 输出 8点
  • Power Supply
    输出电压:DC24V/12V/5V
ILLUMINATIO NUNIT
  • 品名
    ILLUMINATION UNIT
  • LWD
    输入电压 ::DC24V
    DiffuserPlate사용
    WhiteBar Light

DMV-B100(BPR) Vision

概 要

Sealing Vision System(DMV-B100)是利用Camera, I llumination, PC获取快速喷涂胶的Sealer实时作业图像,以及通过专用程序实时判定Seale有/无喷涂及不合格喷涂的品质检查System。

概 要

特点及长处

  • 自动化功能(Robot)
  • 通过实时检测防止生产大量的不合格品
  • 通过Data 储存的履历管理
  • 可确认Data的中心点
  • 非接触检测
  • 色彩检测方法
  • 过少/过多喷涂量检测

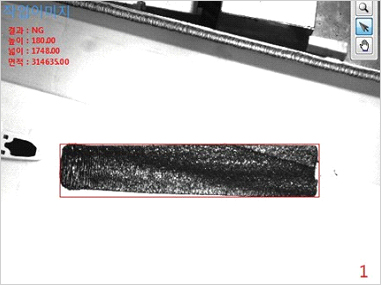

  • 通过BPR喷涂形状的 OK/NG 检测
  • 使用便利性
  • 对周围环境的出色适应性
特点及长处

LAY-OUT

LAY-OUT

主要构成

CAMERA UNIT
  • 品名
    CAMERA UNIT
  • 输入电压
    DC12V
  • Housing Size
    42×29×29mm
  • Weight
    90g
  • Resolution
    VGA
  • Resolution(H/V)
    659×494pixels
  • Pixel Size
    5.6×5.6μm
  • Frame Rate
    120.0fps
  • Interface
    Gigabit Ethernet
  • SensorType
    CCD3.69×2.77mm
  • Lens
    6~12mm
  • Lens Mount
    C-mount
VISION CONTROLLER
  • 品名
    VISION CONTROLLER
  • Main Power
    AC220V×50/60Hz
  • PC
    Windows 7
    CPU : Intel core i5-2100 3.2GHz
    RAM : 4GB
    HDD : 1TB
    DVD RW SATA TYPE
    额定功率 : 400W
    显示器 : 19" LCD
    迷你键盘, 鼠标
  • I/O Card
    输入电压:DC24V
    使用接入点 : 输入 8点, 输出 8点
  • Power Supply
    输出电压:DC24V/12V/5V
ILLUMINATIO NUNIT
  • 品名
    ILLUMINATION UNIT
  • LWD
    输入电压:DC24V
    使用Diffuser Plate
    WhiteBar Light

DMV-M100(MASTIC) Vision

概 要

Sealing Vision System(DMV-M100)是利用Camera, I llumination, PC获取快速喷涂胶的Sealer实时作业图像,以及通过专用程序实时判定Sealer有/无喷涂及不合格喷涂的品质检查System。

概 要

特点及长处

  • 自动化功能(Robot)
  • 通过实时检测防止生产大量的不合格品
  • 通过Data 储存的履历管理
  • 可确认Data的中心点
  • 非接触检测
  • 色彩检测方法
  • 过少/过多喷涂量检测
  • 通过Mastic 喷涂形状的OK/NG 检测
  • 未喷涂时检测 NG
  • 使用方便性
  • 对周围环境的出色适应性
特点及长处

LAY-OUT

LAY-OUT

主要构成

CAMERA UNIT
  • 品名
    CAMERA UNIT
  • 输入电压
    DC12V
  • Housing Size
    42×29×29mm
  • Weight
    90g
  • Resolution
    VGA
  • Resolution(H/V)
    659×494pixels
  • Pixel Size
    5.6×5.6μm
  • Frame Rate
    120.0fps
  • Interface
    Gigabit Ethernet
  • SensorType
    CCD3.69×2.77mm
  • Lens
    6~12mm
  • Lens Mount
    C-mount
VISION CONTROLLER
  • 品名
    VISION CONTROLLER
  • Main Power
    AC220V×50/60Hz
  • PC
    Windows 7
    CPU : Intel core i5-2100 3.2GHz
    RAM : 4GB
    HDD : 1TB
    DVD RW SATA TYPE
    额定功率 : 400W
    显示器 : 19" LCD
    迷你键盘, 鼠标
  • I/O Card
    输入电压:DC24V
    使用接入点 : 输入 8点, 输出 8点
  • Power Supply
    输出电压:DC24V/12V/5V
ILLUMINATIO NUNIT
  • 品名
    ILLUMINATION UNIT
  • LWD
    输入电压:DC24V
    使用Diffuser Plate
    WhiteBar Light
