PC PUMP (Progressive Cavity Pump Type)
该泵系统通过转子旋转，将位于转子与定子之间腔体中的流体连续推送至下一腔体。由于转子在定子内部连续旋转，实现同步密封与吐出控制，并可通过伺服驱动精确调节吐出与密封动作。通过电机 RPM 控制吐出流量，适用于高粘度材料及含有悬浮颗粒的流体。

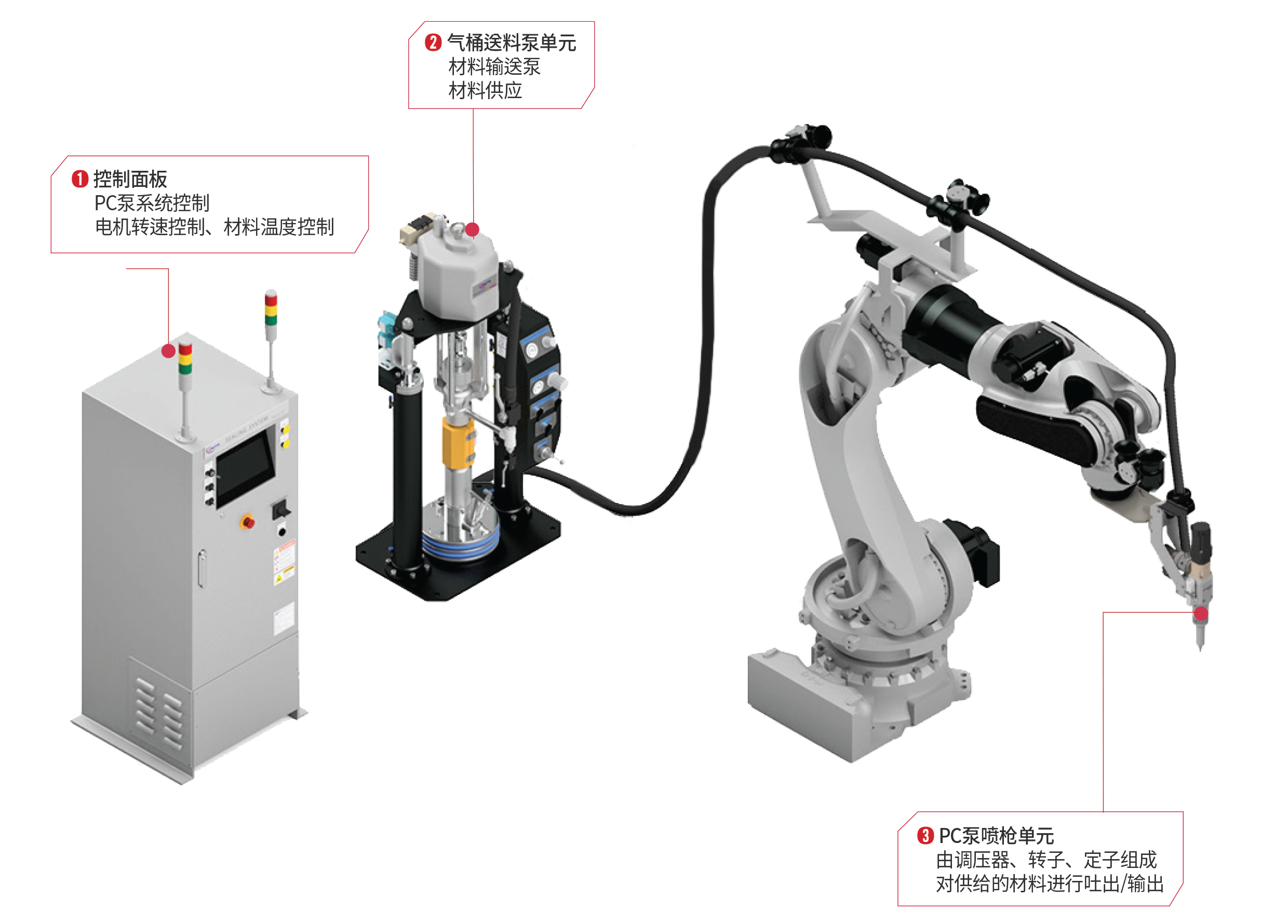

Lay-out
吐出性能
| 吐出精度 | 电机额定功率 | 电机转速 | 转子转速 | 最大吐出量 |
|---|---|---|---|---|
| ±1% 以内 | 400W | 3000 | 200 | 3.5cc/sec |
点胶枪单元
点胶枪单元规格
| 电机 | 减速机 | 最大流量 | 适用流体 | 重复吐出精度 |
|---|---|---|---|---|
| 400 W / AC 伺服电机 | 减速比 15:1 | 3.5 cc/sec(结构型胶粘剂) | 结构型胶粘剂 D 型 | ±2% 以内 |
| 最大转子转速 | 最大入口压力 | 最大出口压力 | 喷嘴直径 | 整机重量 |
|---|---|---|---|---|
| 200 rpm | 10 bar | 30 bar | Ø1.4可根据需求定制 | 11 kg(小容量版本开发中) |

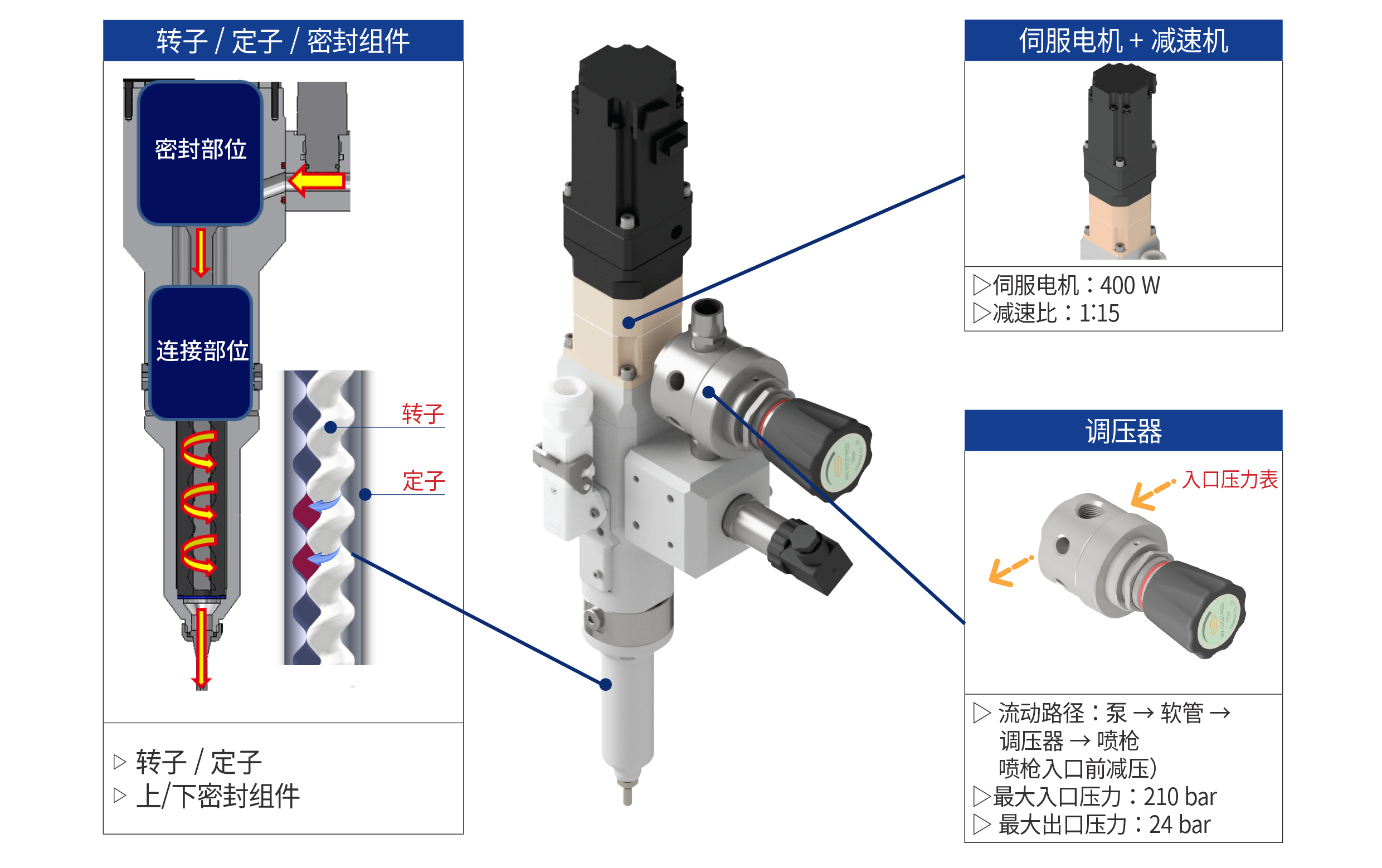

PC泵概述

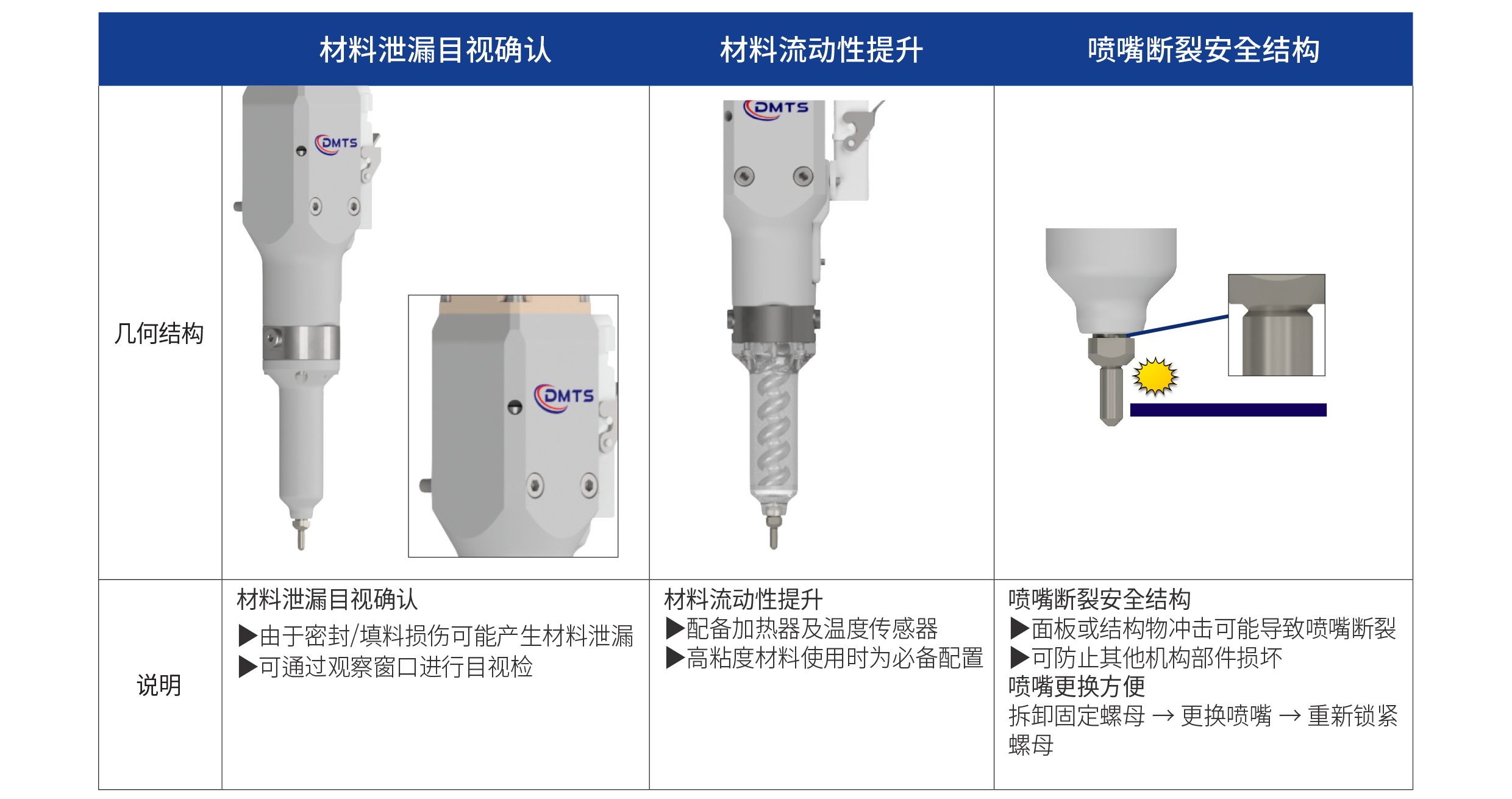

使用便利性
定量吐出测试
